小磁性接近傳感器FD-73R詳細介紹

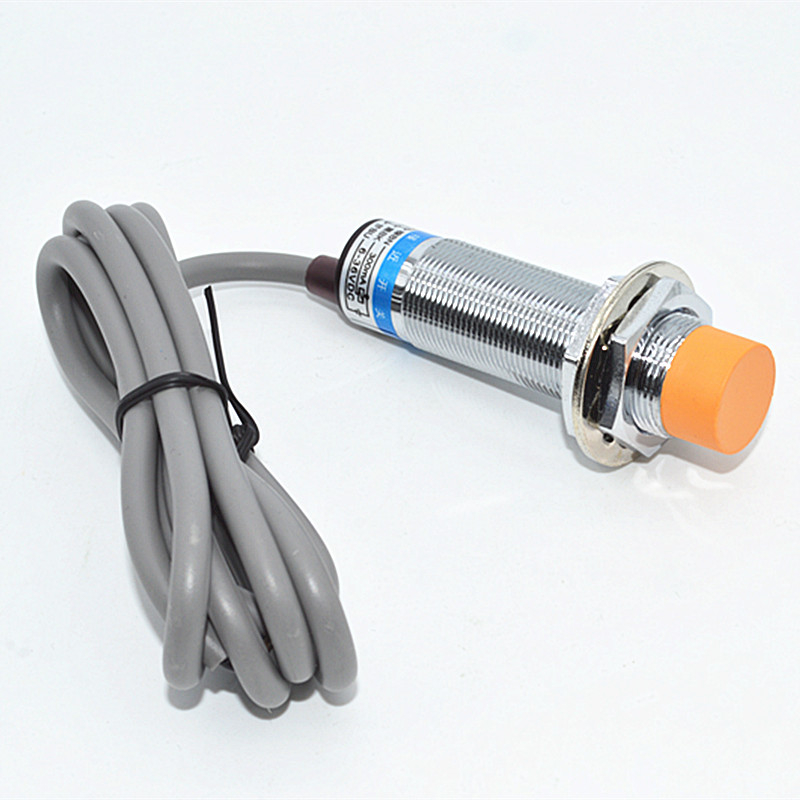

　　小磁性接近傳感器FD-73R

　　1、氣缸的磁性開關主要是作為位置信號提供給kongzhiqi，kongzhiqi檢測到磁性開關信號的有無，對氣缸實現位置控制、到位停止、到位啟動。

　　2、磁性開關的信號可以直接輸出到TPC8-8TD表格程序kongzhiqi的輸入端，實現上述功能，還可以通過kongzhiqi的判斷間接實現到位baojing、未到位baojing、物料檢測，以及可以對氣缸的動作次數進行計數和循環次數的控制。

　　3、如果不使用磁性開關，通過kongzhiqi內部的定時控制也是可以實現各種動作的控制，由于氣壓不穩氣缸的行程時間的誤差，因此bixu設置較長的定時時間才能可靠的工作，這樣定時控制會降低設備的工作效率。而使用磁性開關來檢測氣缸的位置和狀態，可以youxiao地提高被控設備的工作效率。

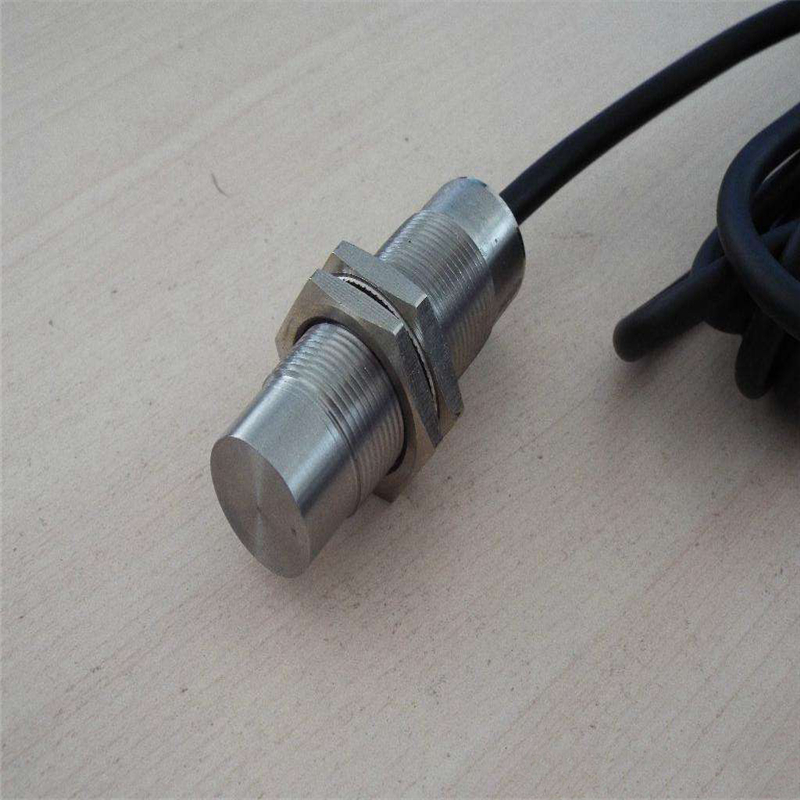

　　小磁性接近傳感器FD-73R

　　安裝位置

　　磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。

　　對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的*高靈敏度位置。磁性開關應固定在這個*高靈敏度位置。

　　當要將開關安裝在行程末端時，為保證開關安裝在*高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。

　　小磁性接近傳感器FD-73R

　　磁性開關意思就是通過磁鐵來感應的，這個“磁”就是磁鐵，磁鐵也有好幾種，市場上面常用的磁鐵有橡膠磁、永磁鐵氧體、燒結釹鐵硼等。開關就是干簧管了。干簧管是干式舌簧管的簡稱，是一種有觸點的無源電子開關元件，具有結構簡單，體積小便于控制等優點，其外殼一般是一根密封的玻璃管，管中裝有兩個鐵質的彈性huangpian電板，還灌有惰性氣體。平時，玻璃管中的兩個由特殊材料制成的huangpian是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個huangpian被磁化而互相吸引接觸，huangpian就會吸合在一起，使結點所接的電路連通。外磁力消失后，兩個huangpian由于本身的彈性而分開，線路也就斷開了。因此，作為一種利用磁場信號來控制的線路開關器件，干簧管可以作為傳感器用，用于計數，限位等等（在anfangxitong中主要用于門磁、窗磁的制作），同時還被廣泛使用于各種通信設備中。

　　小磁性接近傳感器FD-73R

　　技術性能指標

　　1. 動作距離：120mm

　　2. 通斷差：30mm以內

　　3. 響應時間：小于10ms

　　4. 振動頻率：20G 10-1000HZ

　　5. 勵磁電壓：DC24V±2V

　　6. 勵磁電流：0.6A

　　7. 環境濕度：-55℃—+125℃

　　8. 接點容量：80VA

　　9. 開關電流：0.8A

　　10. 開關電壓：DC350V AC300V

　　11. 接觸電阻：小于0.1Ω

　　12. 重量：磁體3.6kg 觸頭0.6kg

　　13. 用JZ7-44作負荷，壽命500000次

　　小磁性接近傳感器FD-73R

　　加工定制

　　防爆磁性接近開關采用磁感應原理。具有無碰撞、抗干擾能力強等特點。主要用于運動物體位置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合，離開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有爆炸性危險的場所，是現代自動控制系統中的理想傳感器。

　　小磁性接近傳感器FD-73R

　　范圍：

　　產品的特點

　　1、作用距離遠：a.電磁鐵作用距離120mm；b.永磁鐵作用距離150mm。

　　2、帶負載能力強：可直接帶3A負載，而無需加中間繼電器過渡�？煽�、方便。

　　3、靈敏度高，反應速度快：響應時間小于2.5ms。

　　4、能在惡劣環境工作：a.適應溫度范圍寬：-50℃——+120℃b.具有較強的防護等：IP65。c.防水、防灰塵。

　　5、可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，能確保開關50 萬次沒有誤動作，可靠性百分100。

　　6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。

　　7、應用范圍廣：主要應用于焦?fàn)t設備、翻車機設備鋼鐵設備。

　　山東思達生產磁開關、井筒磁開關、雙穩態磁開關，是自動化技術發展中的一種開關，本開關抗干擾能力強，適用于煤礦井下無瓦斯、煤塵危險場所使用，作為井筒提升機減速點，限位停車、過卷保護開關、裝卸載閘門、風門控制及巷道運輸、礦車計數，推車機、阻車器，播臺還被廣泛應用于礦山、機械、輕工、冶金、化工、紡織及科研等部門的自動化控制裝置及繼電保護裝置中做快速切換電路之用。
